 Rahasia Jok Double Vespa Corsa (tutorial)

Topik sebelumnya Topik selanjutnya Go down
PengirimMessage
picolo 05
Pemula
avatar

Jumlah posting : 16
Registration date : 12.05.09

PostSubyek: Rahasia Jok Double Vespa Corsa (tutorial)   Mon 14 Feb 2011 - 8:41

seperti yang temen2 tau, jok standart pabrikan corsa ada 2 macem; satu model pendek (single) dan satu lagi model panjang (double). untuk yg model panjang jumlahnya sedikit, kalo ga salah hanya ada pada corsa tahun2 awal (92 dan 93). menurut saya design jok single lebih pas buat tampilan corsa, tapi buat yang sering boncengan, jok double lebih dibutuhkan.

jika ada diantara temen2 yang ingin merubah tampilan jok corsanya dari model single ke double, saya punya sedikit bocorannya:

Note: bahan eksperimen asli standar pabrik, copotan dari vespa corsa thn92

1. sebenernya rangka dasar jok single atau double sama, bedanya pada jok model double ada tambahan penyangga yg terbuat dari plat besi sehingga bagian belakang jok bisa lebih panjang dan tidak miring.



gbr. rangka dasar jok (single/double) gbr. penyangga

2. seperti inilah bentuk rangka jok double secara keseluruhan



3. jadi untuk merubah tampilan jok single menjadi double yang pertama kali kita perlukan adalah "kotak" penyangga yg terbuat dari plat besi setebal 2mm, berikut ini adalah gambar design kasarnya:


bagian atas


bagian depan


bagian belakang


bagian samping


penampakannya

untuk design actual size-nya, bisa saya emailkan ke temen2, ato bisa langsung download disini:
http://www.4shared.com/file/143385811/97093906/Sadle-support.html

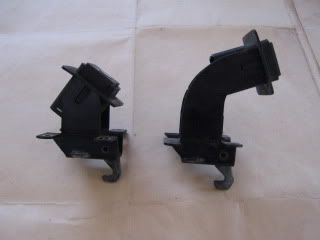

4. bagian lain yg jg perlu dimodif adalah rumah kunci (sempet kelupaan). seperti gambar dibawah rumah/dudukan kunci jok model single dan double berbeda. yg single pendek menghadap ke atas, yg double lebih panjang mengarah lurus ke depan.



nah sayangnya untuk bagian ini saya belum punya mal designnya-tunggu yak-nanti kalo dah jd pasti saya upload.

sorry kalo ada kurang2nya, trmkash

btw kalo butuh bahan jadi bs langsung contact saya aja...Smile
Kembali Ke Atas Go down
Arifsugie08
Vespa Team Deluxe
avatar

Jumlah posting : 1279
Age : 31
Localisation : Tebet, kadang di jogja
Registration date : 12.01.10

PostSubyek: Re: Rahasia Jok Double Vespa Corsa (tutorial)   Mon 14 Feb 2011 - 20:01

picolo 05 wrote:
seperti yang temen2 tau, jok standart pabrikan corsa ada 2 macem; satu model pendek (single) dan satu lagi model panjang (double). untuk yg model panjang jumlahnya sedikit, kalo ga salah hanya ada pada corsa tahun2 awal (92 dan 93). menurut saya design jok single lebih pas buat tampilan corsa, tapi buat yang sering boncengan, jok double lebih dibutuhkan.

jika ada diantara temen2 yang ingin merubah tampilan jok corsanya dari model single ke double, saya punya sedikit bocorannya:

Note: bahan eksperimen asli standar pabrik, copotan dari vespa corsa thn92

1. sebenernya rangka dasar jok single atau double sama, bedanya pada jok model double ada tambahan penyangga yg terbuat dari plat besi sehingga bagian belakang jok bisa lebih panjang dan tidak miring.



gbr. rangka dasar jok (single/double) gbr. penyangga

2. seperti inilah bentuk rangka jok double secara keseluruhan



3. jadi untuk merubah tampilan jok single menjadi double yang pertama kali kita perlukan adalah "kotak" penyangga yg terbuat dari plat besi setebal 2mm, berikut ini adalah gambar design kasarnya:


bagian atas


bagian depan


bagian belakang


bagian samping


penampakannya

untuk design actual size-nya, bisa saya emailkan ke temen2, ato bisa langsung download disini:
http://www.4shared.com/file/143385811/97093906/Sadle-support.html

4. bagian lain yg jg perlu dimodif adalah rumah kunci (sempet kelupaan). seperti gambar dibawah rumah/dudukan kunci jok model single dan double berbeda. yg single pendek menghadap ke atas, yg double lebih panjang mengarah lurus ke depan.



nah sayangnya untuk bagian ini saya belum punya mal designnya-tunggu yak-nanti kalo dah jd pasti saya upload.

sorry kalo ada kurang2nya, trmkash

btw kalo butuh bahan jadi bs langsung contact saya aja...Smile
nice share om.
Kembali Ke Atas Go down
choky juga sukoy
Vespa Raiders
avatar

Jumlah posting : 263
Localisation : kuningan jakarta selatan
Registration date : 13.10.10

PostSubyek: Re: Rahasia Jok Double Vespa Corsa (tutorial)   Mon 14 Feb 2011 - 20:48

ooh begindang scratch
Kembali Ke Atas Go down
http://www.facebook.com/profile.php?id=1273821260
ridobrown
Vespa Team Bronze
avatar

Jumlah posting : 2490
Age : 45
Localisation : http://hotel-forsale.blogspot.com
Registration date : 03.07.07

PostSubyek: Re: Rahasia Jok Double Vespa Corsa (tutorial)   Fri 18 Feb 2011 - 9:16

picolo 05 wrote:
seperti yang temen2 tau, jok standart pabrikan corsa ada 2 macem; satu model pendek (single) dan satu lagi model panjang (double). untuk yg model panjang jumlahnya sedikit, kalo ga salah hanya ada pada corsa tahun2 awal (92 dan 93). menurut saya design jok single lebih pas buat tampilan corsa, tapi buat yang sering boncengan, jok double lebih dibutuhkan.

j....

info yang bermanfaat...
Kembali Ke Atas Go down
http://ridobrown.wordpress.com
Sponsored content




PostSubyek: Re: Rahasia Jok Double Vespa Corsa (tutorial)

Kembali Ke Atas Go down
